生产工艺介绍

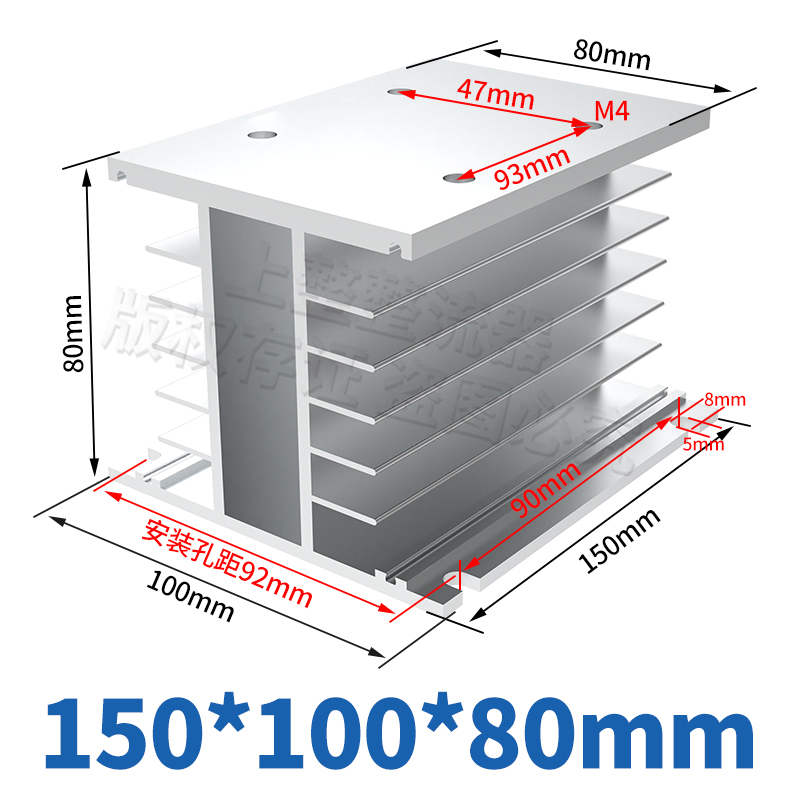

• 产品型号	输入电压	输出直流阻性负载	输出直流感性负载	配散热器尺寸
  SZZD-1 H220/30A	200-240VAC	9A	6A	150*100*80
  SZZD-1 H220/60A	200-240VAC	18A	11A	150*100*80
  SZZD-1 H220/100A	200-240VAC	30A	18A	150*100*80带风机
  SZZD-1 H220/150A	200-240VAC	45A	27A	150*125*135带风机
  SZZD-1 H220/200A	200-240VAC	60A	36A	150*125*135带风机




  输入单相电压200-240VAC，输出直流电压10-198VDC可调，产品必须带负载调式

  输入单相电压350-415VAC，输出直流电压150-330VDC可调，产品必须带负载调式

  （需要输入350-415VAC电压请联系客服需定做）

  负载直流电流60A以上，选用调压模块组件

  感性负载必须加续流二极管







  选择电流注意事项

  SZZD-1模块实际输出直流电压	负载额定电流的实际值	因产品内可控打开实际电流
  195VDC	100%	100%
  160VDC	80%	80%
  100VDC	50%	50%
  50VDC	25%	25%
  25VDC	12.50%	12.50%

  长时期输出负载直流电压维持在100VDC时，

  例如：SZZD-1、100A阻性负载电流30A×50%=15A

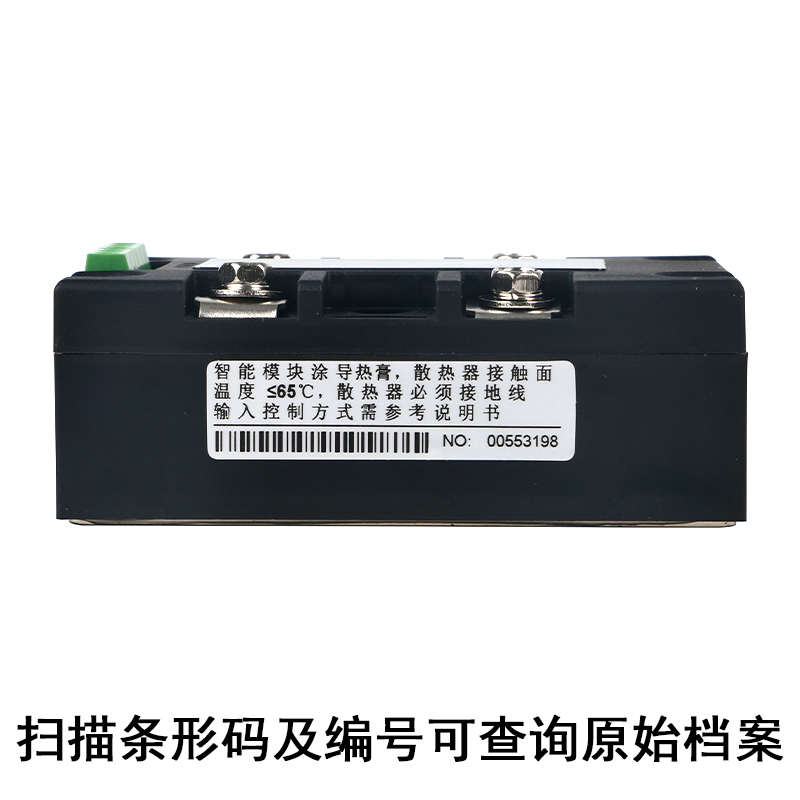

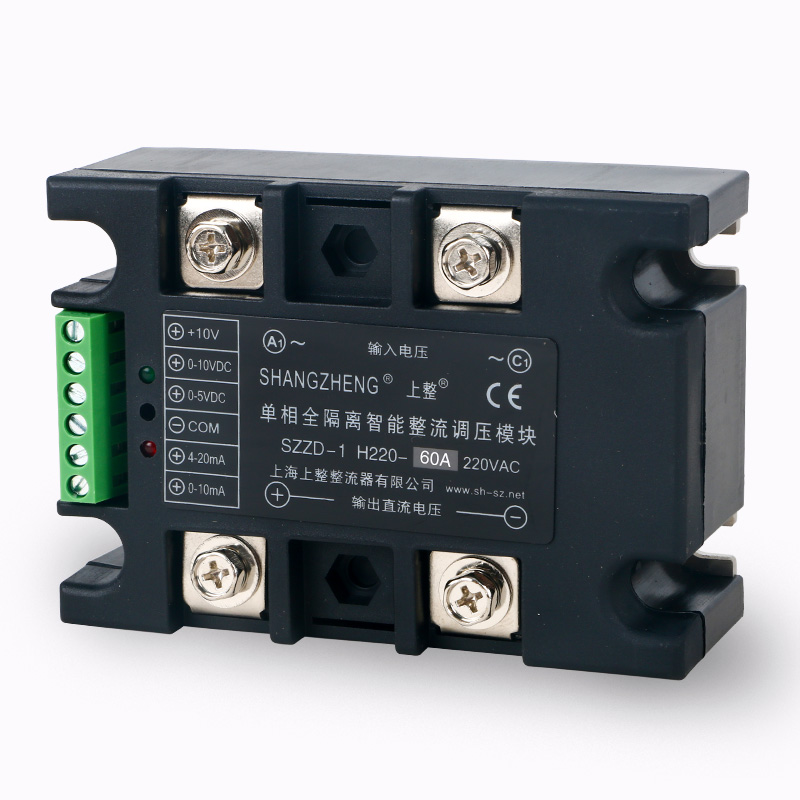

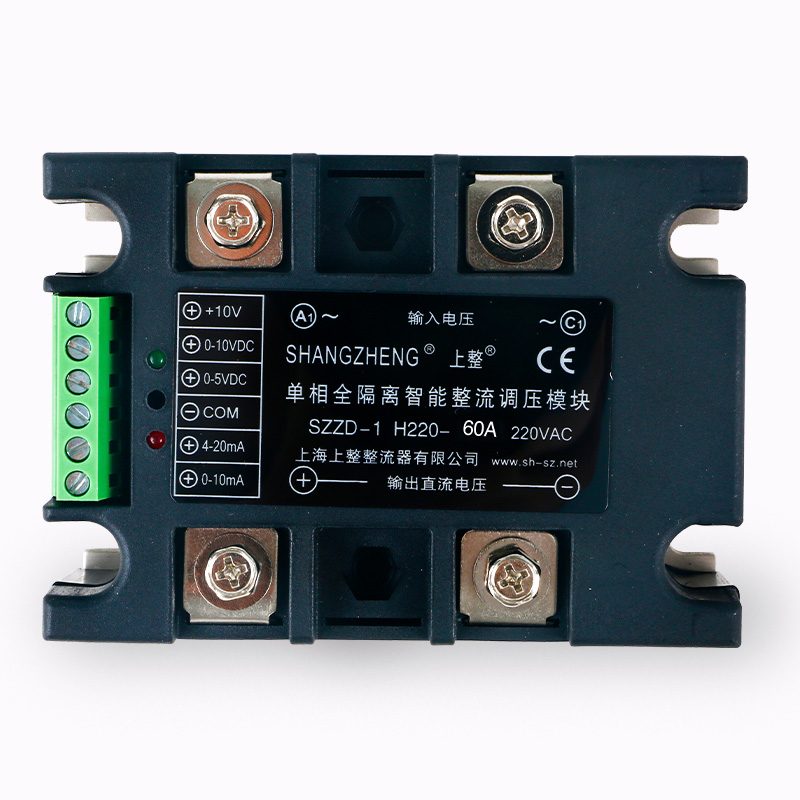

输入控制方式有7种

电位器2W-10K手动控制方式：电位器中间端接到0-10VDC端，电位器输出端接在+10V端，另一端接COM端，+10V端为电位器提供电源，无提供。电位器阻值在2W/2-10K之间，当控制端从0-10VDC改变时，负载上的交流电压从10伏到电网电压**值线性可调。

4-20mA自动控制方式：按图示正确接线，能与国内外的各种仪表、温控仪、微机输出的模拟信号直接接口。控制输入端正极为4-20mA，负极为COM端，当控制端从4mA-18mA变化时，负载上的交流电压从10伏到电网电压**值线性可调。

0-10mA自动控制方式：按图示正确接线，能与国内外的各种仪表、温控仪、微机输出的模拟信号直接接口。控制输入端正极为0-10mA，负极为COM端，当控制端从1.5mA-8.5mA改变时，负载上的交流电压从10伏到电网电压**值线性可调。

0-5VDC、1-5VDC自动控制方式：按图示正确接线，能与国内外各种控制仪表、温控仪，微机输出的电压信号直接接口。控制输入正极为0-5VDC端，负极为COM端，当控制端从0.7VDC-4.8VDC改变时，负载上的交流电压，从10伏到电网电压**值线性可调。

0-10VDC、2-10VDC自动控制方式：按图示正确接线，能与国内外各种控制仪表、温控仪、微机输出的电压信号直接接口。控制输入正极为0-10VDC端，负极为COM端，当控制端从1.5VDC-8.5VDC改变时，负载上交流电压从10伏到电网电压**值可调。

注意：

1、COM端为各功能端的公用负极，各功能端相对COM端必须位正，输入端正负极性不得接反，否则输出负载端可能失控（全开或全闭）。

2、各功能端的控制特性均为正特性，即控制电压越高，强电主回路输出电压越高。

电流选型与注意事项

1、无法对异步电机进行精准调速，只适用于力矩电机、风机、水泵电机等对转速要求不高的场合，才可通过调压模块来实现调速。
